Vykurovanie objektu požiarnej zbrojnice

„Vykurovanie objektu hasičskej zbrojnice a budovy pošty Nižný Slavkov “

Predmetom projektu pre realizáciu stavby DRS,  časť ÚVK – Ústredné vykurovanie je zdroj tepla pre účely vykurovania ÚVK,  nová vykurovacia sústava (rozvodov a vykurovacích telies) a prípravy teplej vody TV v objekte Hasičskej zbrojnice a pošty v obci Nižný Slavkov.

Budova hasičskej zbrojnice je samostatný dvojpodlažný objekt. Časť objektu na 1.NP má  v prenájme Slovenská pošta. Priestory hasičskej zbrojnice boli doposiaľ  nevykurované, priestory pošty boli vykurované pomocou priamo výhrevných elektrických konvektorov. Objekt je bez prípravy teplej vody.  Ako zdroj tepla je navrhované tepelné čerpadlo vzduch/voda. Pre zabezpečenie požadovanej prevádzky vykurovania v priebehu roka je navrhovaná monoenergetická prevádzka TČ.  TČ bude pokrývať základnú potrebu tepla do vonkajšej teploty -7°C (bivalentný bod) a potom je podporovaný prídavným ohrevným elektrickým elementom o výkone 6,0 kW.

Základné technické údaje:

Menovitý tepelný výkon Prated (kW)           17,0

Sezónne energetické výkonové číslo SCOP  2,96

Max. výstupná teplota vody (°C)      60

Min. vonkajšia teplota (°C)    -18

Max. prevádzkový tlak (bar)  3

Pripojenia - výstup/vstup       Cu 18,0x1,0/12,0x1,0

Pripojenia – odvod kondenzátu         DN25

Hladina akustického výkonu (dB (A))          64

Vzduchový výkon (m3/h)      5000

Príkon ventilátora (W)           360

Chladivo         R410A

Počet stupňov / kompresorov - scroll 1

Prípojka ELI – kompresor, vykurovanie, ventilátor  3x400V

TČ vzduch/voda je splitové určené pre inštaláciu v exteriéry - vonkajšia jednotka a v interiéri - vnútorná jednotka. Vonkajšia jednotka bude umiestnená vedľa objektu Hasičskej zbrojnice v bezprostrednej blízkosti technickej miestnosti – strojovne UVK. Pri montáži TČ musia byť dodržané minimálne odstupy pre prívod a odvod vzduchu a požiadavky podľa doporučení výrobcu. Ostatné časti TČ a zariadenie navrhovaného zdroja tepla bude umiestnené v samostatnom priestore strojovne UVK. Vonkajšia a vnútorná jednotka TČ bude prepojená chladivovým okruhom -  parným potrubím Cu 18x1,0 mm a kvapalinovým potrubím Cu 12x1,0 mm cez stenu.

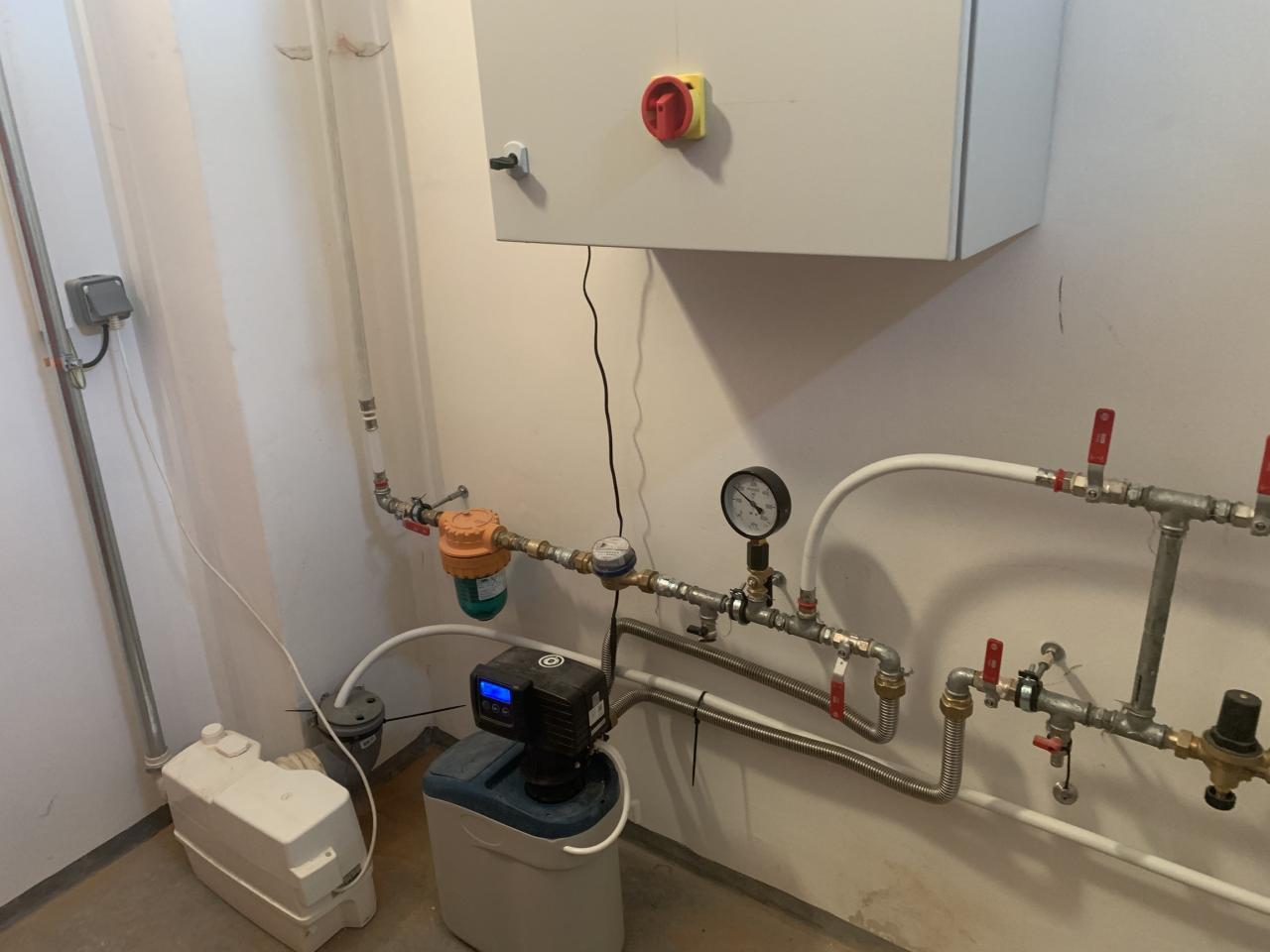

Vykurovacie zariadenie je opatrené zabezpečovacím zariadením podľa STN EN 12828 a to tlakovou  expanznou nádobou s membránou, o objeme 35 l, max. prevádzkový  pretlak 3 bar / 120°C, plniaci pretlak plynu 1,5 bar a poistným ventilom PV15/3 bar. Úprava doplňovanej vody obsahuje automatický  zmäkčovací filter, kabinetové prevedenie (katexová náplň), prietok 0,5 m3/h, kapacita 20°dH.m3, napojenie 1/2". Prívod studenej vody pre potrebu doplňovania vody do vykurovacej sústavy je navrhovaný napojením na jestvujúci rozvod studenej vody v objekte. Pre účely doplňovania je osadený plniaci ventil (nastavenie výstupného tlaku 1,5 bar).

Súčasťou dodávky zariadenia je regulácia + rozširovací modul pre 2 okruhy:

-           regulácia tepelného čerpadla

-           regulácia vykurovacích okruhov (3-cest. zmiešavač + obeh. čerpadlo)

-           konektor pre pripojenie tepelného čerpadla na internet ( možnosť riadenia cez mobil )

Vykurovacia sústava objektu je navrhovaná pre neprerušovanú prevádzku vykurovania, s možnosťou tlmeného režimu v dobe mimo prevádzky zásobovaného objektu. Vykurovacia sústava bude teplovodná, nízkotlaká s tepelným spádom 55o/47oC, dt = 8° K, ts = 51,0oC.

TČ bude pokrývať základnú potrebu tepla do vonkajšej teploty -7°C (bivalentný bod) a potom je podporovaný prídavným ohrevným elektrickým elementom o výkone 6,0 kW.

Z hľadiska prevádzky a užívania je vykurovacia sústava rozdelená na nasledujúce okruhy:

-           okruh TČ – 55°/47°C, teplota vykurovacej vody je riadená na konštantnú teplotu (s následným elektrickým ohrevom) v závislosti na záťaži  (s plynule klesajúcou teplotou vykurovacej vody podľa vonkajšej teploty). Teplota vykurovacej vody  okruhu TČ bude o nastaviteľný rozdiel vyššia, ako najvyššia požadovaná teplota okruhov UVK

-           vetva „Hasičská zbrojnica“ – 55°/47°C, teplota vykurovacej vody je riadená ekvitermickou reguláciou v závislosti na vonkajšej teplote. Ako zmiešavač je navrhnutý trojcestný zmiešavač DN20, Kvs=6,3 servopohon 230V

-           vetva „Pošta“ – 55°/47°C, teplota vykurovacej vody je riadená ekvitermickou reguláciou v závislosti na vonkajšej teplote. Ako zmiešavač je navrhnutý trojcestný zmiešavač DN15, Kvs=2,5, servopohon 230V

-           hydraulické oddelenie okruhu TČ a okruhov ÚVK je zabezpečené akumulačným zásobníkom 300 l.

PRÍPRAVA TEPLEJ VODY:

Pre prípravu teplej vody TV je navrhovaný elektrický zásobníkový ohrievač s elektronickou reguláciou, umiestnený na 2.NP v blízkosti sociálneho zariadenia.

Technické parametre:

-           objem  ……………………………........................   120 l

-           el. príkon ............................................................      3,0 kW, 230V

Prívod studenej vody pre potrebu ohrevu TV je navrhovaný napojením na jestvujúce potrubie studenej vody v objekte. Prívod studenej vody bude opatrený armatúrami v zmysle STN 06 0830. Výstup teplej vody TV bude napojený na jestvujúce rozvody TV.

VYKUROVACÍ SYSTÉM ÚVK:

Z navrhovanej strojovne ÚVK budú vedené potrubné rozvody pod stropom 1.NP k jednotlivým stúpačkám a k vykurovacím telesám. Stúpačky sú vedené voľne po stene. Rozvody, stúpačky a prípojky sú navrhované z potrubia a tvaroviek z uhlíkovej pozinkovanej ocele.

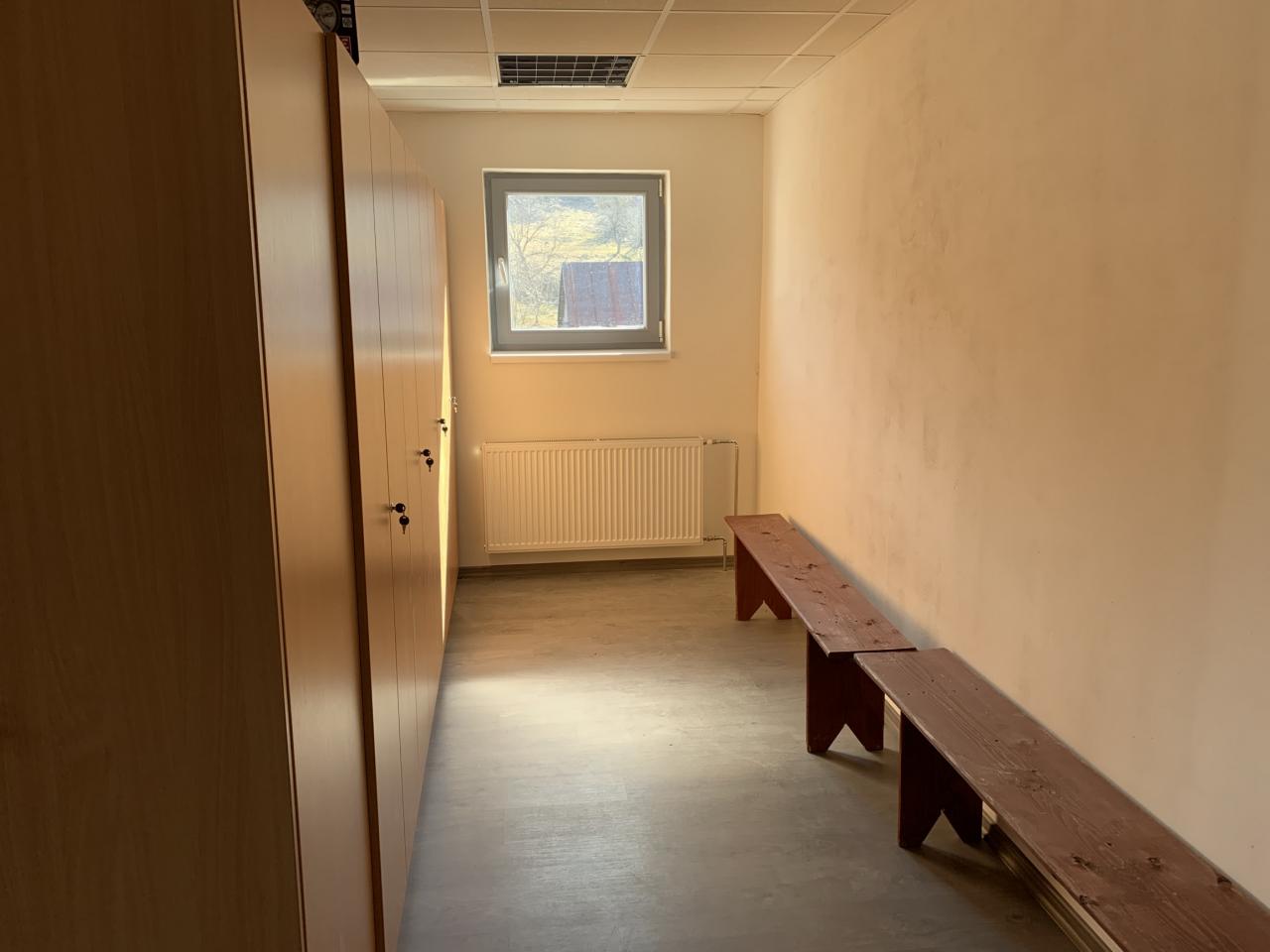

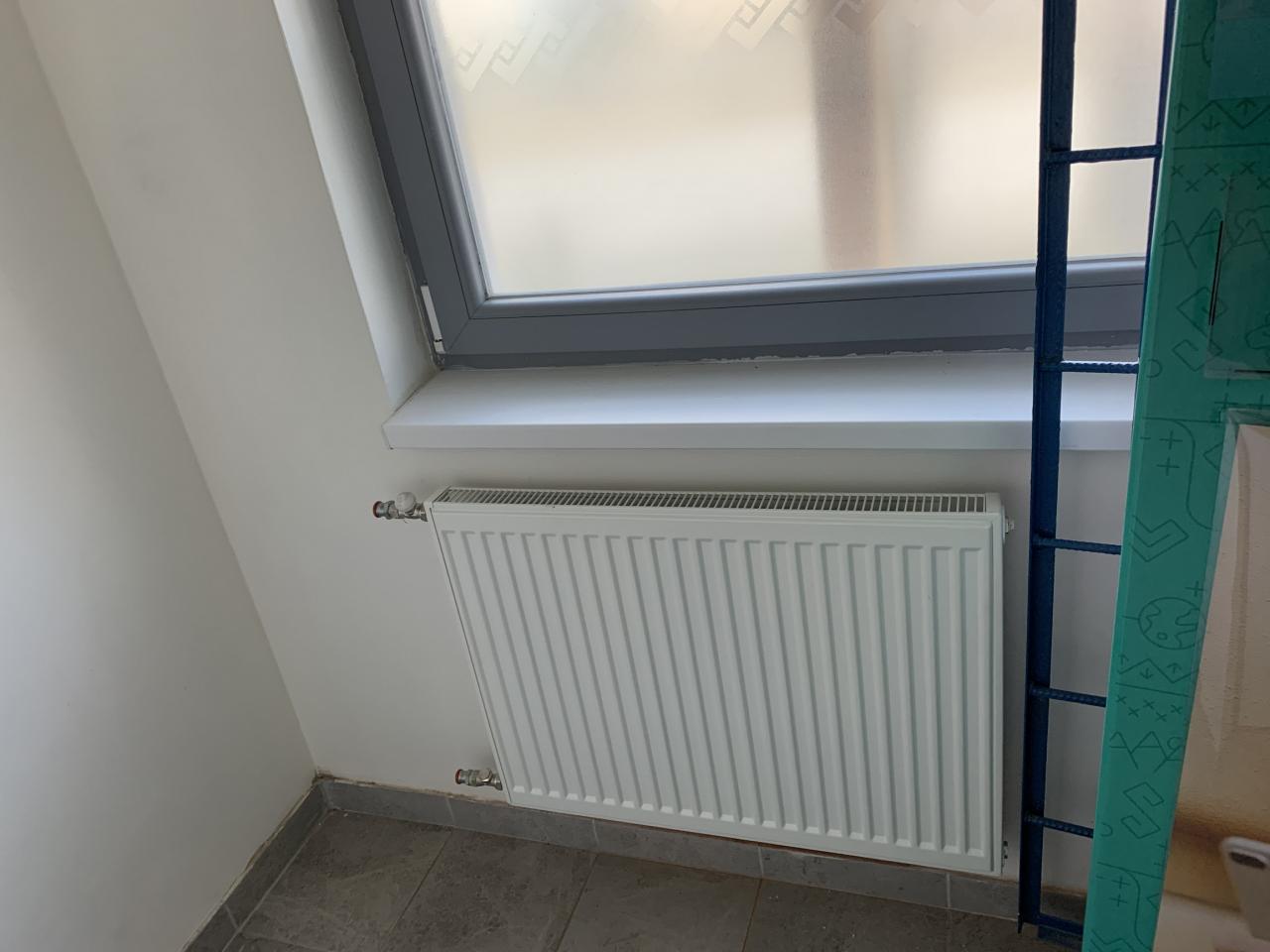

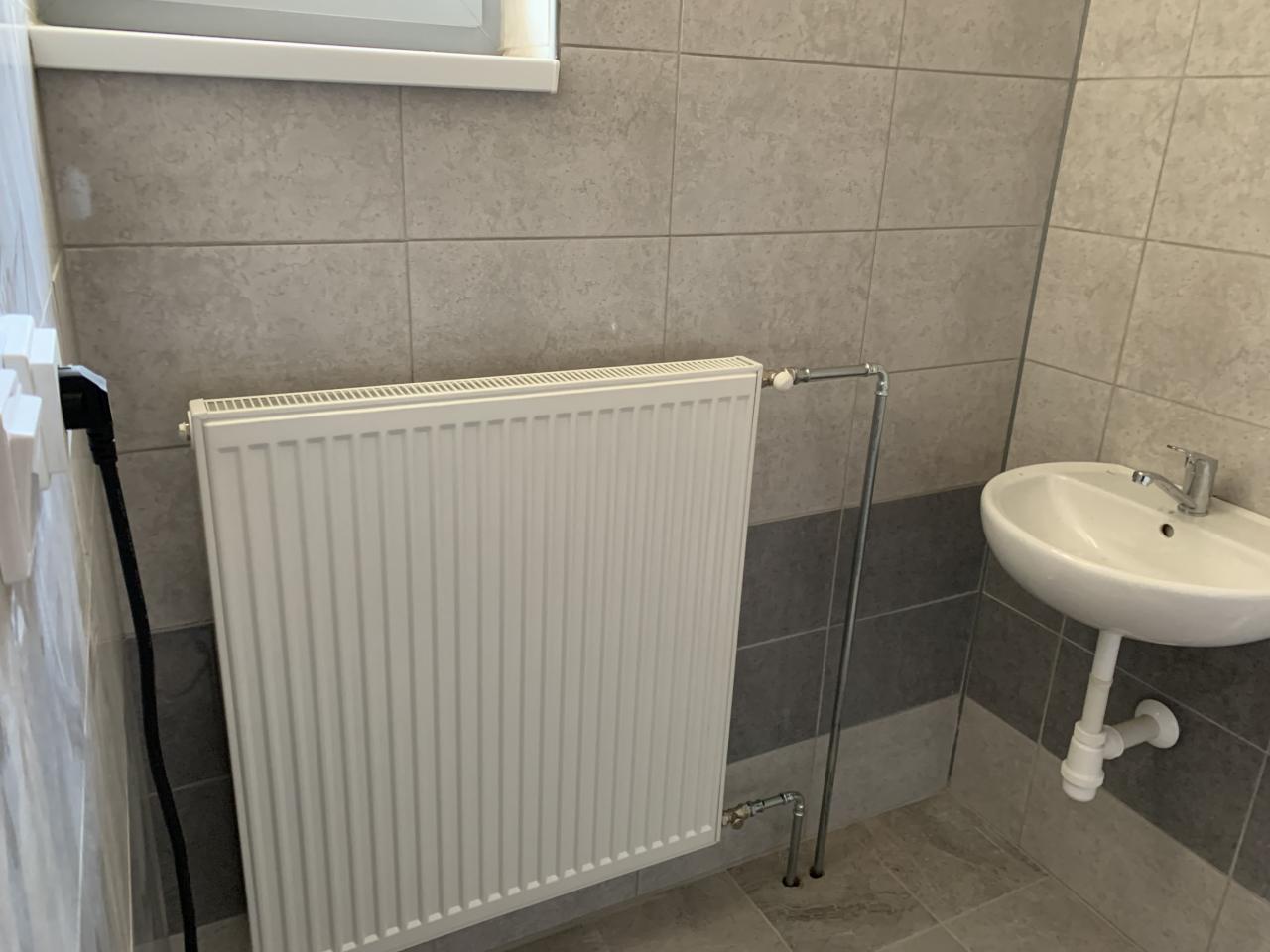

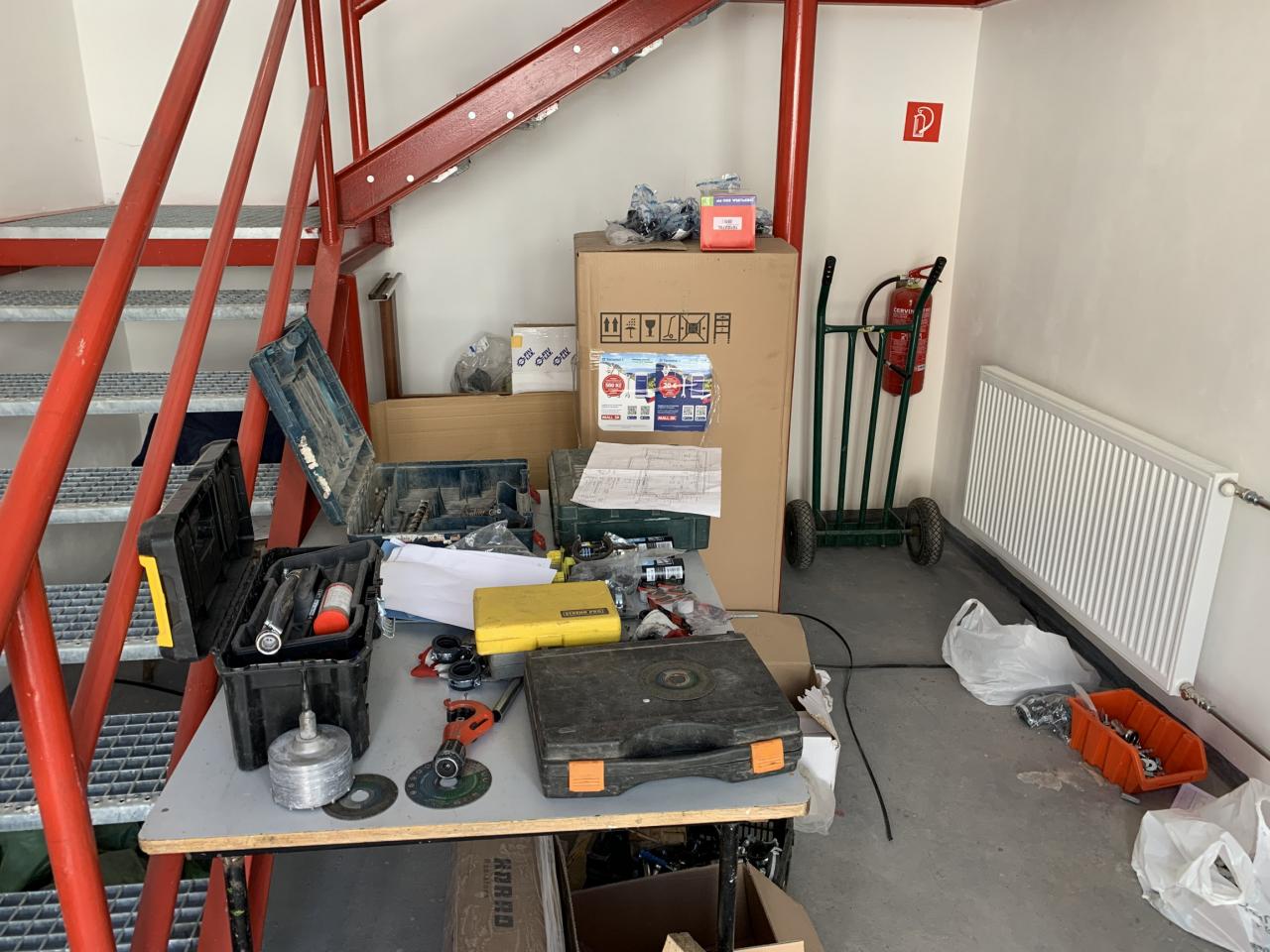

Ako vykurovacie telesá sú navrhnuté oceľové doskové telesá typ KORAD. Vykurovacie telesá KORAD budú na prívode opatrené priamym radiatorovým ventilom HERZ, typ TS-90, 1/2“ a na spiatočke regulačnou uzatváracou spojkou RL-5, 1/2“. Vykurovacie telesá KORAD sú vybavené hlavicou termostatického ovládania. Ako príslušenstvo vykurovacích telies sú odvzdušňovacie zátky, záslepky a držiaky. Navrhované potrubie z uhlíkovej ocele a Cu potrubie bude bez náterov. Tepelná izolácia oceľových rozvodov v strojovni je navrhovaná izolačnými trubicami na báze penového polyetylénu (teplota média do +102°C, tepelná vodivosť  λ=0,038 Wm-1K).  Vonkajšie Cu potrubie sa opatrí tepelnou izoláciou zo syntetického kaučuku HT Armaflex s odolnosťou voči UV žiareniu.

Navrhované sú stavebné práce:

-           pre uloženie vonkajšej jednotky TČ na terén je navrhovaný základ – betónové pätky

-           vybúranie a následné vyspravenie otvoru v obvodovej stene (pre chladivový okruh TČ)
